進(jìn)水與濃水間的高壓差，有時(shí)又稱為壓降或?P，將會(huì)沿反滲透膜元件水流方向產(chǎn)生很高的阻力，小直徑陶氏反滲透膜元件的產(chǎn)水中心管將不得不承受這種作用力，而使用8英寸反滲透膜元件時(shí)，會(huì)由同一壓力容器內(nèi)相鄰元件的玻璃鋼外包皮承受并傳遞這種作用力，這樣同一壓力容器內(nèi)的最后一支膜元件受到的推力最大，它會(huì)承受由上游元件壓降引起的推力總和。那么壓降過高可能引起的反滲透膜系統(tǒng)問題有哪些呢？
每一支裝有多支反滲透膜元件的壓力容器壓降上限是3.5bar，每一支玻璃鋼纏繞的元件壓降上限為1bar，超過上限時(shí)，即使是很短的時(shí)間，膜元件也可能會(huì)受到機(jī)械損傷，8英寸以下的反滲透膜元件就會(huì)發(fā)生望遠(yuǎn)鏡現(xiàn)象，甚至膜元件兩端的抗應(yīng)力器也會(huì)從膜包皮處被拉出，而8英寸元件會(huì)在其最薄弱處破裂，此處通常為抗應(yīng)力器與膜卷的聯(lián)接處，幸運(yùn)的是，玻璃鋼外包皮的損壞有時(shí)不會(huì)影響膜元件性能，有時(shí)即使元件內(nèi)的膜片和進(jìn)水流道網(wǎng)格已經(jīng)從裂開的外包皮處露出，但元件仍可能還會(huì)有良好的性能。

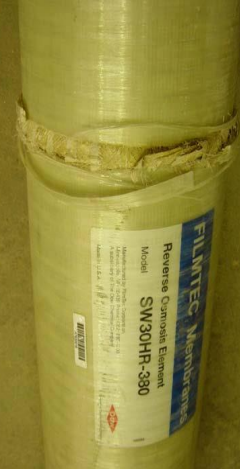

陶氏反滲透膜表面纏繞玻璃鋼高壓差破裂
生物污堵所致高壓差將流道網(wǎng)格沖出
雖然在某種程度下，玻璃鋼包皮的裂紋只是一個(gè)外觀的問題，但卻表明壓降過高，最后仍可能會(huì)導(dǎo)致反滲透膜系統(tǒng)產(chǎn)水量或脫鹽率的下降。
當(dāng)進(jìn)水流量恒定時(shí)，壓降的增加常常是由于反滲透膜進(jìn)水網(wǎng)格流道內(nèi)存在沉積物、污染物或結(jié)垢物，一旦進(jìn)水流道網(wǎng)格被堵，常常會(huì)伴有產(chǎn)水量的下降。
當(dāng)進(jìn)水流量超過規(guī)定值時(shí)，會(huì)出現(xiàn)超極限壓降，當(dāng)開機(jī)時(shí)升壓太快，也會(huì)發(fā)生同樣的現(xiàn)象（水錘作用），當(dāng)反滲透膜元件內(nèi)已有污堵物存在，特別是生物污染時(shí)，這種效應(yīng)極為明顯，并產(chǎn)生極高的瞬間壓降。
進(jìn)水與濃水間的壓降是水流經(jīng)系統(tǒng)時(shí)水流阻力的量度，它取決于反滲透膜進(jìn)水流道內(nèi)流速和水溫。因此，應(yīng)盡量維持產(chǎn)水量和濃水量恒定，以便能在操作時(shí)注意和監(jiān)測到引起壓降增加的反滲透膜元件堵塞。
